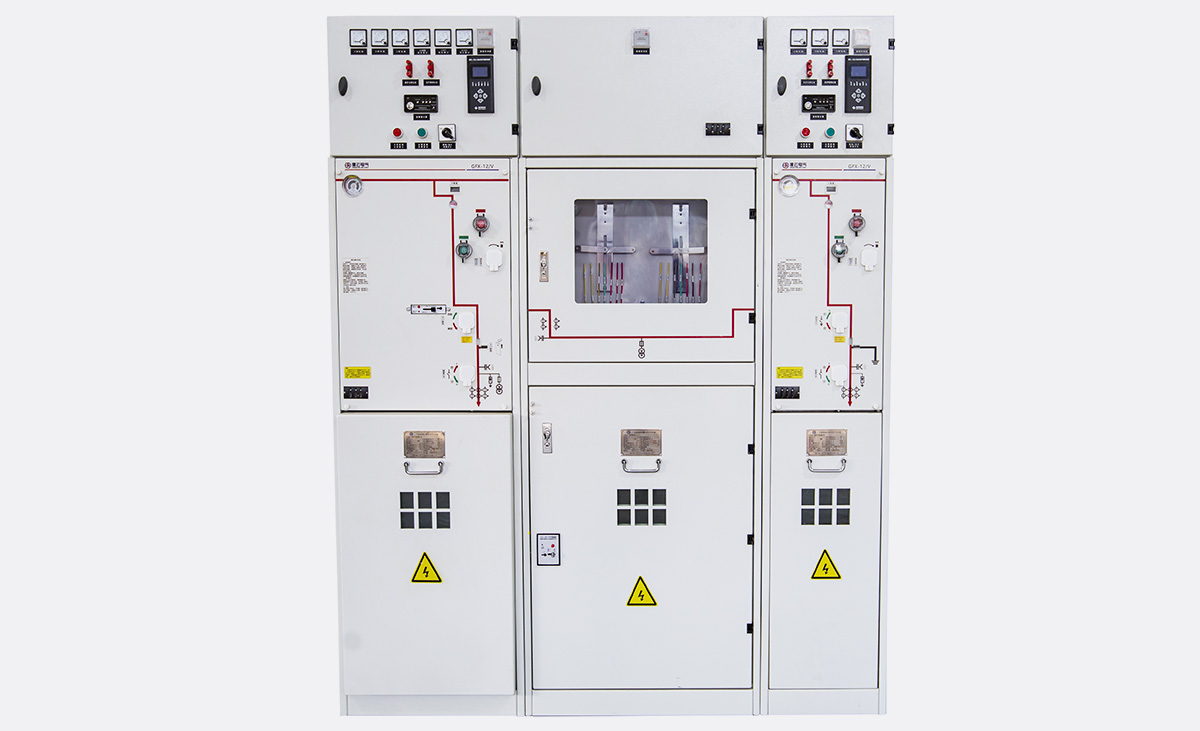

GFX-12/24系列SF6絕緣環網柜是一種可擴展的SF6氣體絕緣金屬封閉開關設備，電壓等級為12kV、24kV。
一次高壓所有的帶電部分完全密封在由3mm厚不銹鋼板焊接而成的氣箱內，體積小巧。整個開關裝置不受外部環境的影響，可以確保運行安全可靠，并實現了免維護。通過插接式擴展母線，實現任意組合，達到全模塊化。擴展母線完全絕緣和屏蔽，動熱穩定性通過國家型式試驗，確保了高可靠性和安全性。
GFX系列環網柜適用于電力系統城網改造、配電站和負荷中心電站、石化行業、鋼鐵業和礦業、一般企事業單位、高層建筑等。
GB11022 IEC60694
GB/T3906 IEC62271-200
GB3804 IEC60265-1
GB1984 IEC62271-100
GB16926 IEC26271-105
GB1985 IEC62271-102
電纜（套管）進出線方式
L:左邊電纜進出線 R:右邊電纜進出線
LR:兩邊電纜進出線 空白:沒有進出線
I:左邊擴展 D:右邊擴展
ID:兩邊擴展 空白:不可擴展
額定電流
630 額定電流630A
1250 額定電流1250A
額定電壓
12 額定電壓12kV
24 額定電壓24kV
柜型名稱
K:負責開關柜 T:負荷開關-熔斷器組合柜 V:真空斷路器柜 B:母線分段柜 C:升高柜
M:計量柜 PT:PT柜 P:電源柜
（共箱柜由K、T任意組合而成，如：KT是指由負荷開關單元和熔斷器組合單元組合而成）
| 項目 | 單位 | 負荷開關柜 | 熔斷器組合柜 | 負荷開關-斷路器組合電器 | 真空斷路器柜 | 母線分段柜 | |
| 額定電壓 | kV | 24 | |||||
| 工頻耐壓（1min） | 相間及相地 | kV | 50/65 | ||||
| 斷口間 | kV | 65/79 | |||||
| 雷電沖擊耐壓 | 相間及相地 | kV | 125 | ||||
| 斷口間 | kV | 145 | |||||
| 額定頻率 | Hz | 50 | |||||
| 額定電流 | A | 630 | 125 | 630 | 630,1250 | 630 | |
| 額定短路開斷電流 | kA | 20 | 20, 25 | ||||
| 額定短時耐受電流3s | kA | 20 | 20 | 20, 25 | 20 | ||
| 額定峰值耐受電流 | kA | 50 | 50 | 50, 63 | 50 | ||
| 額定短路關合電流 | kA | 50 | ② | 50 | 50, 63 | 50 | |
| 關合電流(峰值) | A | ② | |||||
| 額定轉移電流 | A | 1400 | |||||
| 額定有功負荷開斷電流 | A | 630 | 630 | ||||
| 額定閉環開斷電流 | A | 630 | 630 | ||||
| 5%額定有功負荷開斷電流 | 31.5 | 31.5 | |||||
| 整柜重量 | kg | 160 | 180 | 200 | 200 | 160 | |
| 機械壽命 | 次 | 5000 | 5000 | 5000 | 10000 | 5000 | |
| 氣箱不銹鋼厚度 | mm | 3.0 | |||||
| SF6額定壓力 | kPa | 30(在20℃、101.3kPa情況下） | |||||
| 年泄漏率 | ≤0.01% | ||||||
| 浸水試驗 | 24kV 24小時(水下施加30kPa的壓力) | ||||||
| 燃弧試驗 | 20kA 1s | ||||||
| 防護等級 | 氣箱 | IP 67 | |||||
| 熔斷器倉 | IP 67 | ||||||
| 環網柜戶外箱 | IP 44 | ||||||
1.GFX-K-12/630I L K表示負荷開關柜，額定電壓12kV，額定電流630A，左邊擴展，左邊電纜進出線方式。
2.GFX-KT-12/630IR 表示共箱柜，由負荷開關單元和熔斷器組合單元組合而成，額定電壓12kV，額定電流630A，左邊擴展，右邊電纜進出線方式。
環境溫度 -40℃~+65℃
濕度 最大相對平均濕度≤95%
海撥高度 ≤1000米(超過1000米由用戶和制造商協商)
特殊條件 按GB/T11022標準，對于非正常操作條件下的特殊要求，終端用戶須與制造商協商并達成共同意見。
如果運行環境特殊惡劣，必須向制造商和供應商咨詢。
當產品安裝地海撥高度超過2000米時，應在訂貨單特別注明，制造商按要求提供相應產品。
