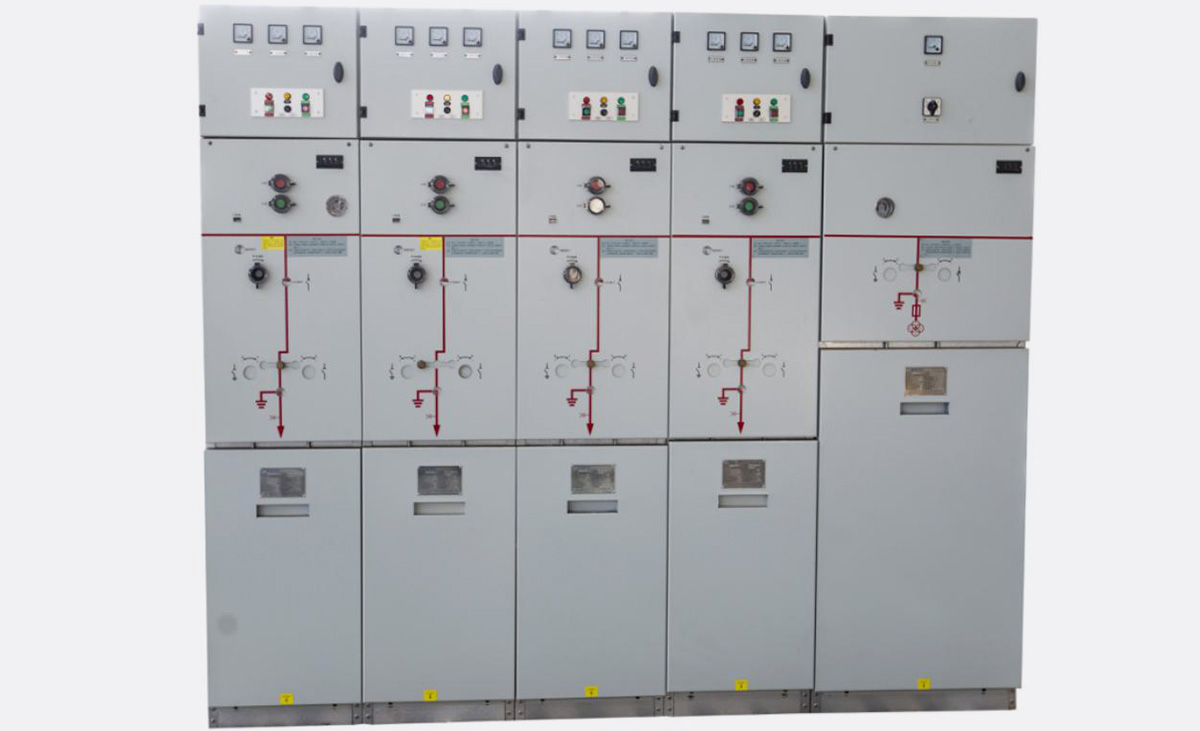

YGFX型單元式，模塊化六氟化硫環網柜是新一代以六氟化硫開關作為主開關而整體采用空氣絕緣，適用于配電自動化，既緊湊又?jǐn)U充的金屬封閉開關設備，具有結構簡單，操作靈活、聯鎖可靠，安裝方便等特點，對各種不同的應用場合，不同的用戶要求均能提供令人滿意的技術方案。
傳感技術和最新保護繼電器的采用，加上先進的技術性能及輕便靈活的裝配方案，可以完全滿足市場變化的需求。
YGFX24型單元式六氟化硫環網柜主要采用負荷開關及與高壓限流式熔斷器組合，屬于可擴展式結構 ，具有齊全的一次方案，如進線柜、變壓器保護柜，計量柜等
1.1.1YGFX型單元式六氟化硫環網柜適用于交流50HZ、24KV的電力系統，廣泛應用于工業及民用電纜環網及供電末端工程。
1.1.2 特別適用于以下場所：城市居民區配電，小型二次變電站，開閉所，工礦企業，商場，機場，地鐵、風力發電、醫院、體育場、鐵路、隧道等。
正常使用條件：
1.2.1 海拔高度≤1000m，（如有特殊要求可在訂貨時注明）
1.2.2 環境溫度：-25℃ ~ +40℃。
1.2.3 相對濕度平均值不超過95%，月相對濕度平均值不超過90%
1.2.4 抗震能力：8度
1.2.5無劇烈震動和沖擊以及有火災、化學腐蝕、爆炸危險的場所
| 序號 | 名稱 | 單位 | 參數 | ||
| 1 | 額定電壓 | KV | 24 | ||
| 2 | 主母線額定電流 | A | 630 | ||
| 3 | 額定電流 | A | 630 | ||
| 4 | 額定率 | HZ | 50 | ||
| 5 | 額定短時耐受電流 | KA | 20 | ||
| 6 | 額定短路持續時間 | S | 4 | ||
| 7 | 額定峰值耐受電流 | KA | 50 | ||
| 8 | 額定短路關合電流 | KA | 50 | ||
| 9 | 額定有功負載開斷電流 | A | 630 | ||
| 10 | 額定閉環開斷電流 | A | 630 | ||
| 11 | 額定電纜充電開斷電流 | A | 10 | ||
| 12 | 接地開關額定短時耐受電流 | KA | 20 | ||
| 13 | 接地開關額定短路持續時間 | s | 4 | ||
| 14 | 接地開關額定峰值耐受電流 | KA | 50 | ||
| 15 | 額定絕緣水平 | 1min工頻耐受電壓 （有效值） | 相間，相對地 | KV | 65 |
| 斷口 | 79 | ||||
| 雷電沖擊耐受電壓（峰值） | 相間，相對地 | 125 | |||
| 斷口 | 145 | ||||
| 16 | 主回路電阻 | μΩ | ≤400 | ||
| 17 | 機械壽命（負荷開關） | 次 | 5000 | ||
| 機械壽命（接地開關） | 2000 | ||||
| 18 | 輔助回路1min工頻耐受電壓 | KV | 2 | ||
| 19 | SF6氣體額定壓力（20度表壓） | MPa | 0.045 | ||
| 20 | SF6氣體年匯漏率 | ≤0.5% | |||
| 21 | 防護等級 | IP4X | |||
負荷開關柜結構、基本組件
3.1 YGFX-24柜體結構
整個YGFX開關柜可分成上下兩個部分，柜的上部包括母線室、負荷開關、操作機構和低壓室，與下部電纜室分隔開來。因此，可以安全、方便地對裝于上部單元的設備進行檢修及改造，并可更換整個上部單元。
母線室
負荷開關
電纜室
操作機構、聯鎖機構和低壓控制室
母線室
母線室布置在碟的上部。在母線室中主母線連接在一起，貫穿整排開關柜。
負荷開關
開關室內裝有一個三工位負荷開關，負荷開關的外殼為環氧樹脂澆注而成，充六氟化硫（SF6）氣體為絕緣介質，開關室內可根據客戶要求裝設SF6氣體密度表或帶報警觸點的氣體密度器。
電纜室
負荷開關柜有寬裕的電纜室，主要用于電纜連接，使單芯或三芯電纜可以采用最簡單的非屏蔽電纜頭進行連接，同時充裕的空間還可以安裝避雷器、電流互感器、下接地開關等元件。按標準設計，柜門有觀察和安全聯鎖裝置，電纜室底板配密封和帶支撐架的大小相宜的電纜夾。電纜室底板和門前框可以拆下，方便電纜安裝。
