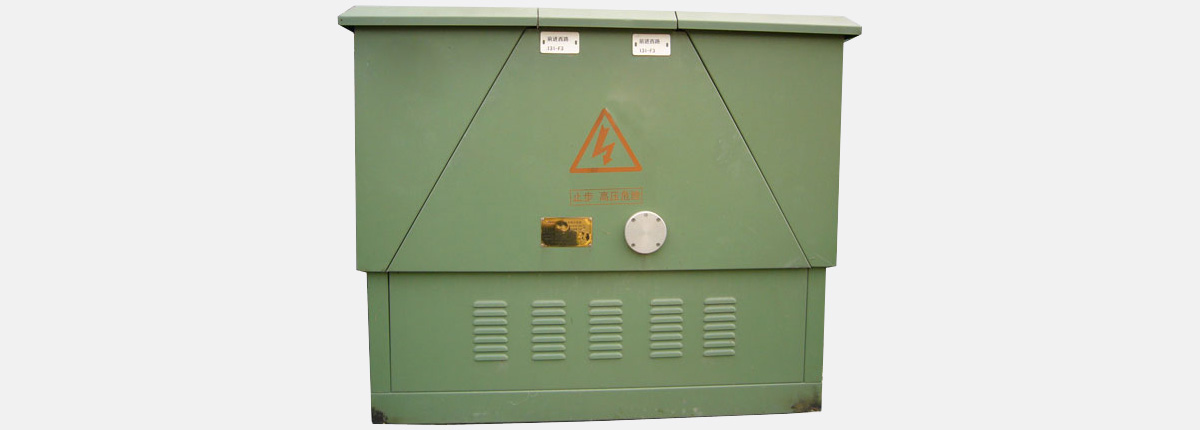

普通型10kV電纜分支箱方案（10kV電纜分接箱）說明（歐式箱體，歐式電纜分支箱）
T型連接歐式電纜分支箱是近幾年來廣泛應用于電力配網系統中的電纜化工程設備，它的主要特點是雙向開門，利用絕緣穿墻套管作為連接母排，具有長度小，電纜排列清楚，三芯電纜不需大跨度交叉等顯著優點，一般采用額定電流630A螺栓固定連接式電纜接頭，所采用的電纜接頭符合DIN47636標準。
1.全絕緣全密封全防護全工況
2.進出線靈活，實際應用最多有八分支進出線
3.抗洪力，抗污穢，抗凝露，抗凝霜，耐腐蝕
4.體積小，結構緊湊，安裝簡單，操作方便
5.可帶氧化鋅避雷器
6.可安裝帶電指示器提示操作人員線路帶電
7.可安裝電纜型故障指示器，便于迅速查找電纜故障
8.有多種箱體材質可選擇，普通鋼板，敷鋁鋅板和鏡面不銹鋼等
| 額定電壓（kV） | 10 |
| 最高工作電壓（kV） | 12 |
| 額定電流（A） | 630 |
| 雷電沖擊電壓（kV） | 75 |
| 1min工頻耐壓（kV） | 42 |
| 熱穩定電流（2s）（kA） | 20 |
| 動穩定電流（峰值）（kA） | 50 |
| 外殼防護等級 | IP44 |
使用條件
| 使用場所 | 戶外 |
| 使用環境溫度 | -30℃~50℃ |
| 最高日平均溫度 | 不大于30℃ |
| 最高年平均溫度 | 不大于20℃ |
| 風速 | 不大于35m/s |
| 空氣相對濕度 | 不大于90% |
| 地面傾斜度 | 不大于5° |
| 地震耐受能力 | 8級 |
| 抗污穢等級 | 3級 |
| 海拔高度 | 不大于2000m |
| 安裝地點無火災、爆炸危險、化學性腐蝕及劇烈震動 | |
不帶開關的普通型電纜分支箱可根據用戶要求在進出線處加裝短路故障指示器或避雷器。
| 參考型號 | 規 格 | 外形尺寸 |
| ||
| 寬 | 深 | 高 | |||
| DFW10-3 | 三分支(一進二出) | 600 | 700 | 1100 | |
| DFW10-3A | 三分支(一進二出) | 900 | 700 | 1100 | |
| DFW10-4 | 四分支(一進三出) | 900 | 700 | 1100 | |
| DFW10-4A | 四分支(一進三出) | 1000 | 700 | 1100 | |
| DFW10-5 | 五分支(一進四出) | 1000 | 700 | 1100 | |
| DFW10-5A | 五分支(一進四出) | 1100 | 700 | 1100 | |
| DFW10-6 | 六分支(一進五出) | 1100 | 700 | 1100 | |
1. “A”表示在分接箱內加裝避雷器
2.外型尺寸可根據需要修改
