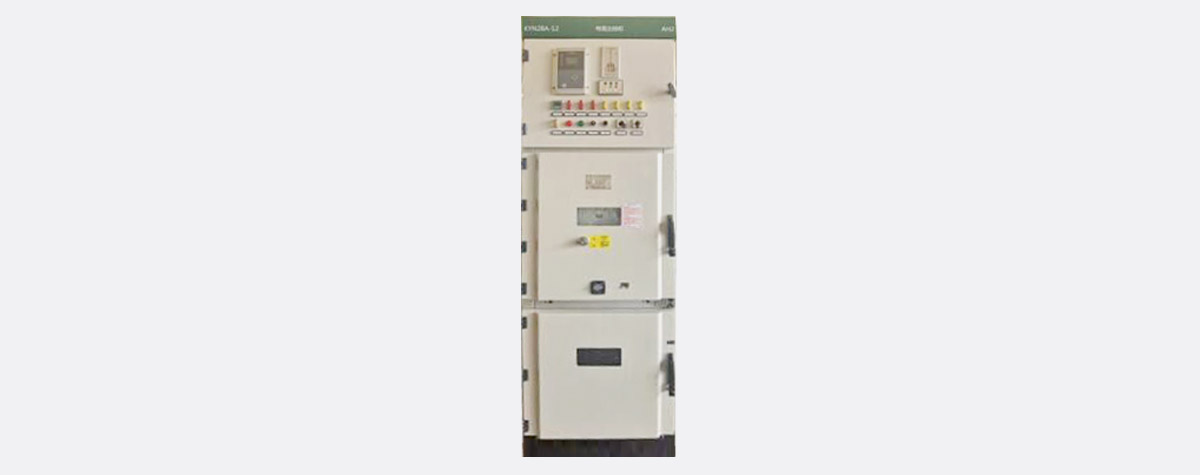

此系列產品根據國家電網公司配網標準化建設工作，依據《12KV手車式開關柜標準化設計定制方案》技術要求進行全新設計的移開式金屬封閉開關設備；具有更高的電氣性能和更高的安全性能；
該設備的通用互換強、一二次接口、土建接口等標準化設計，提升了開關柜的運維便利性；
此系列產品適用于戶內三相50Hz額定電壓12kV及以下電力系統中，主要應用于國家電網公司居配項目，同時也可應用到發電廠、變電所、工礦企業及高層建筑中，作為接受和分配電能并對電路實行控制、保護和測量等功能。
該開關柜具有各種防止誤操作的閉鎖功能，“五防”功能。開關柜是技術先進、性能穩定、結構合理、使用方便、安全可靠的配電設備。
GB1984 交流高壓斷路器
GB/T3906 3.6～40.5kV交流金屬封閉開關設備和控制設備
DL/T404 戶內交流高壓開關柜訂貨技術條件
《12KV手車式開關柜標準化設計定制方案》
| 序號 | 項 目 | 單位 | 參數 | ||
| 1 | 額定電壓 | kV | 12 | ||
| 2 | 額定頻率 | Hz | 50 | ||
| 3 | 1min工頻耐受電壓 (有效值) | kV | 相間 | 42 | |
| 斷口 | 48 | ||||
| 雷電沖擊耐受電壓(峰值) | kV | 相間 | 75 | ||
| 斷口 | 85 | ||||
| 4 | 額定電流 | A | 630 | 1250 | 1250 |
| 5 | 額定短路開斷電流 | kA | 20 | 25 | 31.5 |
| 6 | 額定短路關合電流(峰值) | kA | 50 | 63 | 80 |
| 7 | 額定短時耐受電流(熱穩定電流4S) | kA | 20 | 25 | 31.5 |
| 8 | 額定峰值耐受電流(動穩定電流) | kA | 50 | 63 | 80 |
| 9 | 輔助控制回路額定電壓 | V | 直流或交流:110/220 | ||
| 10 | 防護等級 | IP41(打開門隔室間為IP2X) | |||
| 11 | 外形尺寸(寬×深×高) | mm | 800×1500×2300 | ||
| 12 | 重量 | Kg | |||
