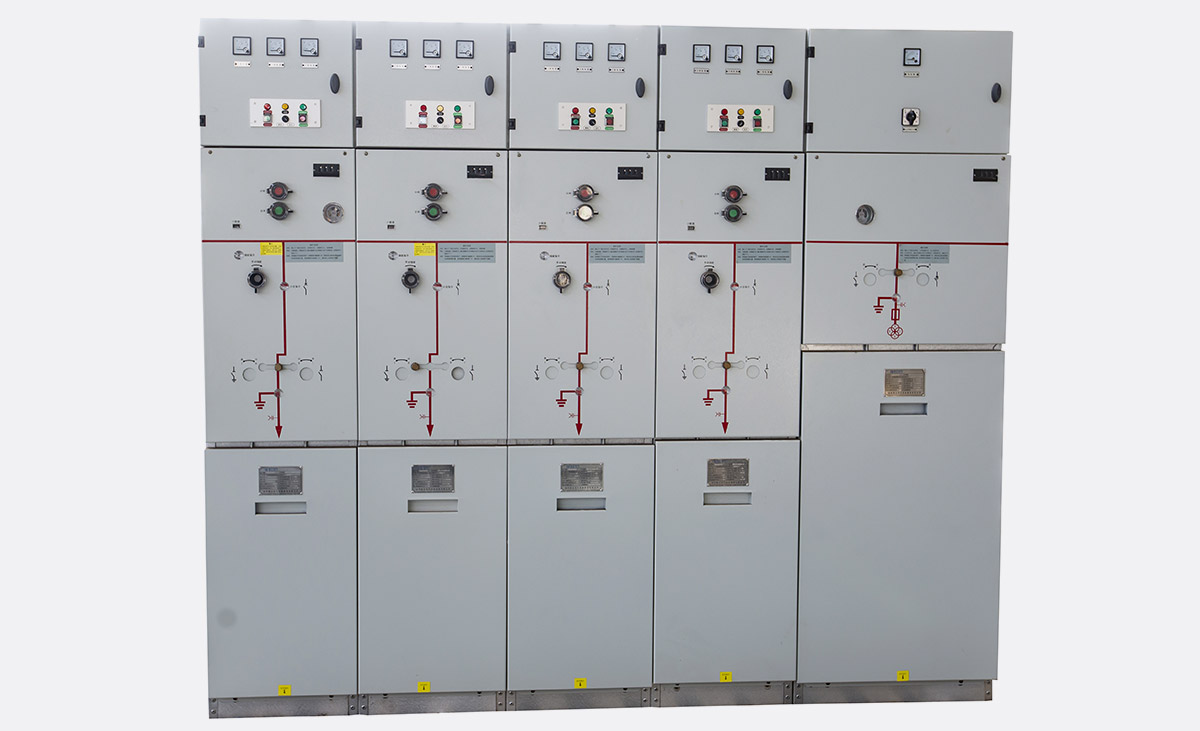

EFX-12系列環保氣體（干燥空氣）標準化環網柜是依據國家電網公司《12kV環網柜標準化設計定制方案》開發的斷路器柜，具有側擴和頂擴兩種形式，一二次設備接口型式符合國網標準化要求，通用互換性強。
EFX-12系列環網柜不使用SF6氣體，減少了對大氣層的破壞，具有顯著的生態效益，是未來環保電氣設備的方向。
EFX系列標準化環網柜主要應用于國家電網居配項目，也適用于電力系統城網改造、配電站和負荷中心電站、石化行業、鋼鐵業和礦業、一般企事業單位、高層建筑等。
| 項目 | 單位 | 斷路器柜 | |||||
| 額定電壓 | kV | 12 | |||||
| 工頻耐壓（1min） | 相間及相地 | kV | 42 | ||||
| 斷口間 | kV | 48 | |||||
| 雷電沖擊耐壓 | 相間及相地 | kV | 75 | ||||
| 斷口間 | kV | 85 | |||||
| 額定頻率 | Hz | 50 | |||||
| 額定電流 | A | 630 | |||||
| 額定短路開斷電流 | kA | 20 | |||||
| 額定短時耐受電流 | kA/s | 20/4 | |||||
| 額定峰值耐受電流 | kA | 50 | |||||
| 年泄漏率 | ≤0.1% | ||||||
| 燃弧試驗 | 20kA 1s | ||||||
| 防護等級 | 氣箱 | IP 67 | |||||
| 環網柜 | IP 4X | ||||||
| 擴展方式 | 側擴、頂擴 | ||||||
